Dreiklang, Sursee

DIE HERAUSFORDERUNG

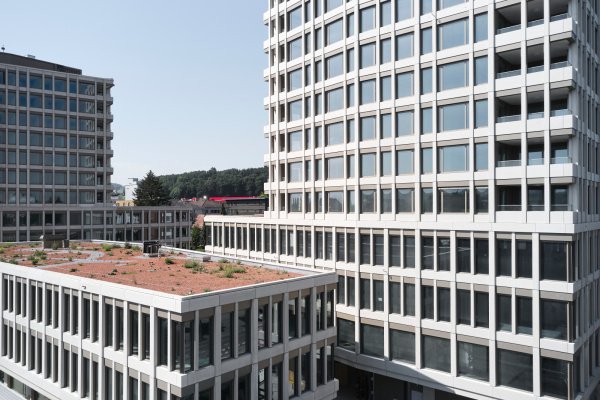

Die drei Gebäude werden mit Elementen aus Glasfaserbeton (GFB) bekleidet, wobei hohe Wind- und mögliche Erdbebenlasten auftreten. Zur Übertragung der anfallenden Lasten auf das Gebäude bestehen nur wenige Möglichkeiten, weshalb diese im Vorfeld mit allen Beteiligten evaluiert und optimiert werden mussten. Es gibt 4 Meter hohe, schmale Säulen, die eingekleidet werden müssen, ohne dass sich die GFB-Elemente verdrehen oder verschieben. In den Loggias (ALUCOBOND®-Verkleidung) muss die Spannweite von der Brüstung bis unter die Decke überbrückt werden

DIE ECOLITE-LÖSUNG

Im Vorfeld wird anhand von Bauteilversuchen die optimale Auslegung der Befestiger im GFB ermittelt. Zur Säulenbefestigung mit limitierten Platzverhältnissen kommen Z-Schwerter auf justierbaren Spezialkonsolen zum Einsatz. Darauf Doppeltragprofile mit Bautiefe 45 mm für die Befestigung der Agraffen. Vierkantrohre aus Aluminium werden als Tragelement im Loggia-Bereich zwischen dem oberen Brüstungsende und der Decke verbaut, unter Berücksichtigung der Dilatationen und kleinen Baubewegungen.

ECOLITE PRODUKTE

Diese Ecolite Produkte kamen zum Einsatz: Die Primärunterkonstruktion bestehend aus U-Konsolen mit verstärktem Konsolenboden und Z-Schwerter. Als Sekundärunterkonstruktion das System UB 45 mit Doppeltragprofilen mit Spannweiten bis zu 2.2 m und Agraffen. Im Loggia-Bereich Alu-Vierkantrohre mit Spannweiten von bis zu 3.9 m.
