Bäderquartier, Baden

Die Herausforderung

Die Fassade umfasst ca. 3600 m2 hinterlüftete Natursteinfassade. Die liegenden Steinplatten in freien Längen sollen bandweise und unsichtbar befestigt werden. Jede Platte muss einzeln ein- oder ausgehängt werden können. Besonderes Augenmerk ist auf die überhängenden Wände im Bereich der Finger sowie auf die Revisionsklappen am Dachrand zu Richten. Bei einem Teil der Fassade werden 10 cm dicke Steine auf einer Edelstahlauflage vermauert und mit Spezialankern stabilisiert. Als weiteres Gestaltungselement ergänzen Säulenverkleidungen aus GFB-Elementen im Innen- und Aussenbereich das Gesamtwerk.

Die Ecolite Lösung

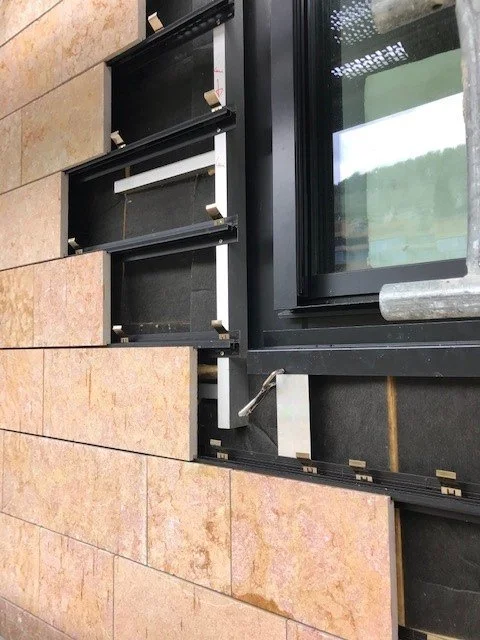

Nach ausgiebigen Bauteilversuchen an der Ecolite Prüfwand wird entschieden, dass das System ProdEx zum Einsatz kommt und die Steinplattendicke von 40 mm auf 30 mm reduziert werden kann. Die unsichtbare Befestigung, eine einfache und rasche Montage der Steinplatten in die schwarz eloxierten Horizontalprofile und die nachträgliche Austauschbarkeit der Steinplatten ist für dieses Projekt gewährleistet. An diversen Stellen wird die primäre Unterkonstruktion aus Thermo V-Konsolen, Erdbebensicherungen und vertikalen T-Profilen mit Edelstahl Spezialkonsolen den Gegebenheiten entsprechend ergänzt.

Ecolite Produkte

Diese Ecolite Produkte kamen zum Einsatz: Primäre Unterkonstruktion: Thermo V-Konsolen, Erdbebensicherungen, T-Profile. Sekundäre Unterkonstruktion: System ProdEx, diverse Edelstahlkonsolen, System UB, sowie vorgefertigte Joche für die GFB-Säulenverkleidungen. Sämtliche Aluminiumteile und -profile entsprechend den Anforderungen eloxiert.
