Die Herausforderung

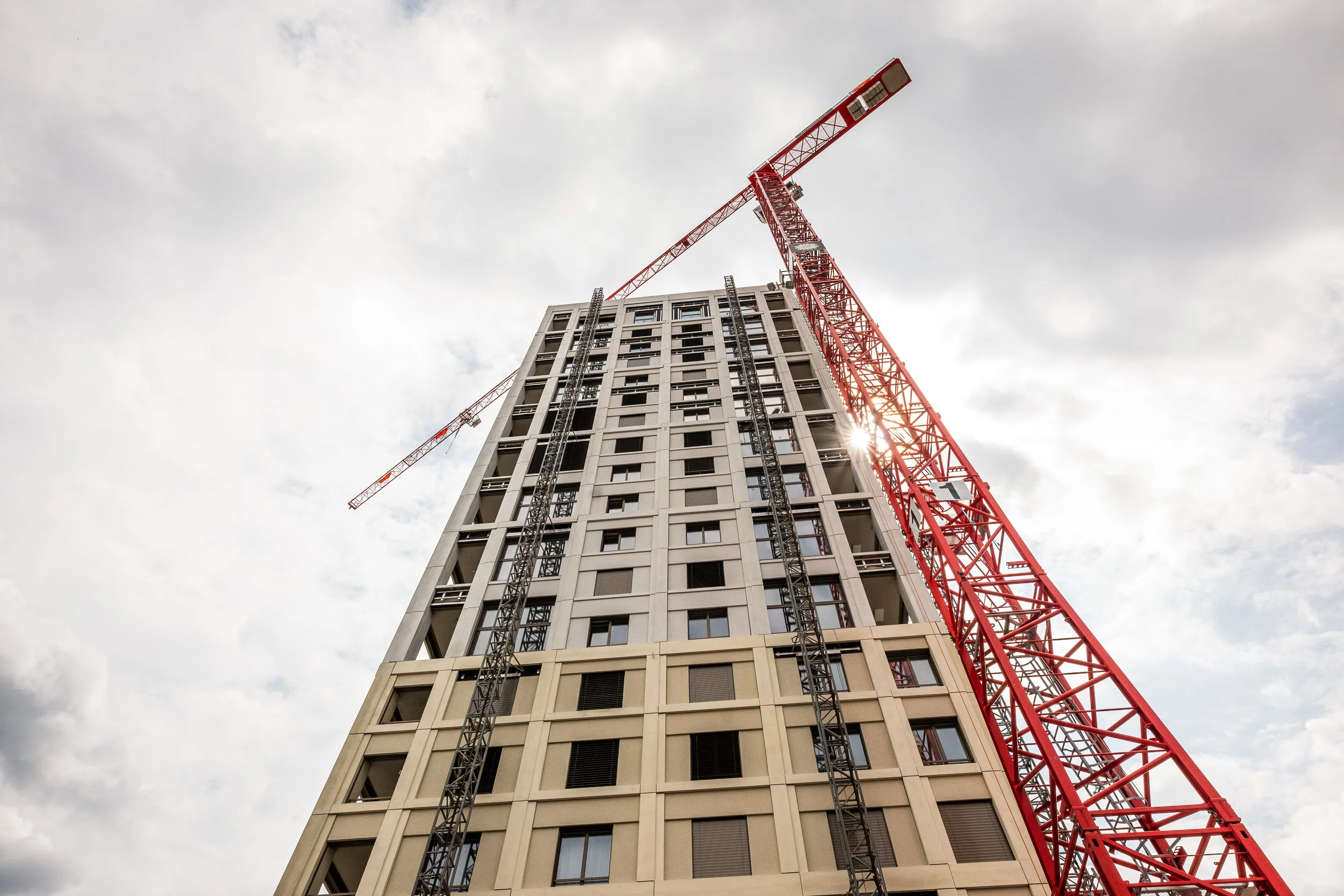

Beim Labitzke Areal stehen 2 Hochhäuser, welche mit GFB-Platten der Firma Stahlton, sowie vorgefertigten Elementen aus Putzträgerplatten der Firma Sto AG zu verkleiden sind. Die Fassadenelemente weisen ein relativ hohes Gewicht und unterschiedliche Bautiefen auf. An die Entwässerung werden zudem erhöhte Anforderungen gestellt.
Die Ecolite Lösung

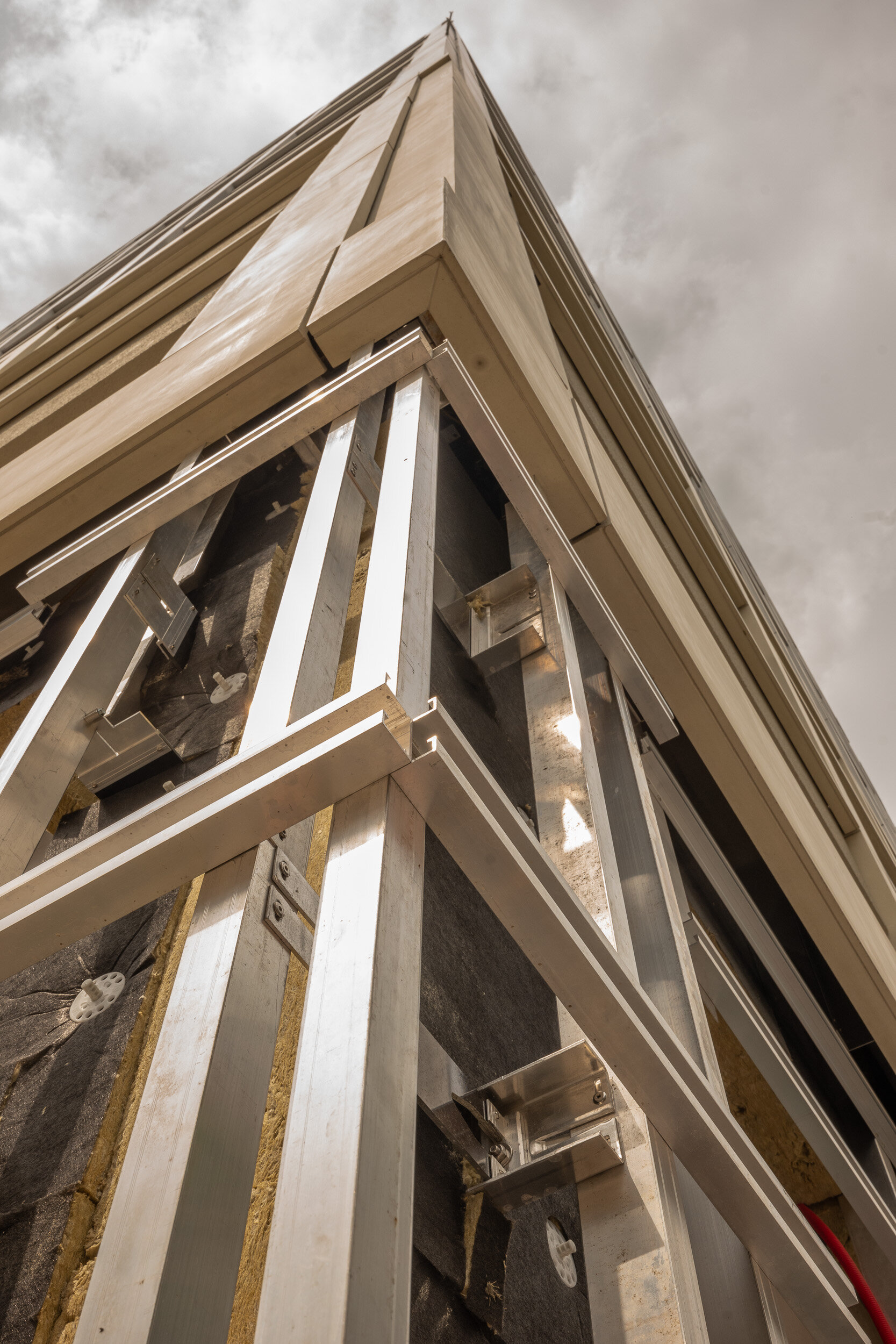

Ecolite AG suchte eine Lösung, bei der die Primär-UK - der einfacheren Montage und Planung wegen - möglichst nur eine einzige Ebene bildet. Die Dreidimensionalität der Fassadenoberfläche entsteht erst durch das Einhängen der Elemente mit unterschiedlichen Bautiefen. Dies bedingte die Entwicklung und Umsetzung neuer Profile und einer Lösung für die Garantierung der Erdbebensicherheit. Auch für die Entwässerung ist ein neues System gefunden worden. Das Wasser wird mittels spezieller Profile mit eingeklebten Leitblechen abgeführt.
Ecolite Produkte
Diese Ecolite Produkte kamen zum Einsatz:
Es wurde das System ECOLITE UB mit zusätzlichen neuen Profilen sowie Thermo V-Konsolen für hohe Lasten. Für die Putzträgerplatten wurden vorgefertigte Trägerroste gebaut.
Bildgalerie
Für eine vergrösserte Ansicht einfach auf das entsprechende Bild klicken
Fotos: Peter Schäublin
