Die Herausforderung

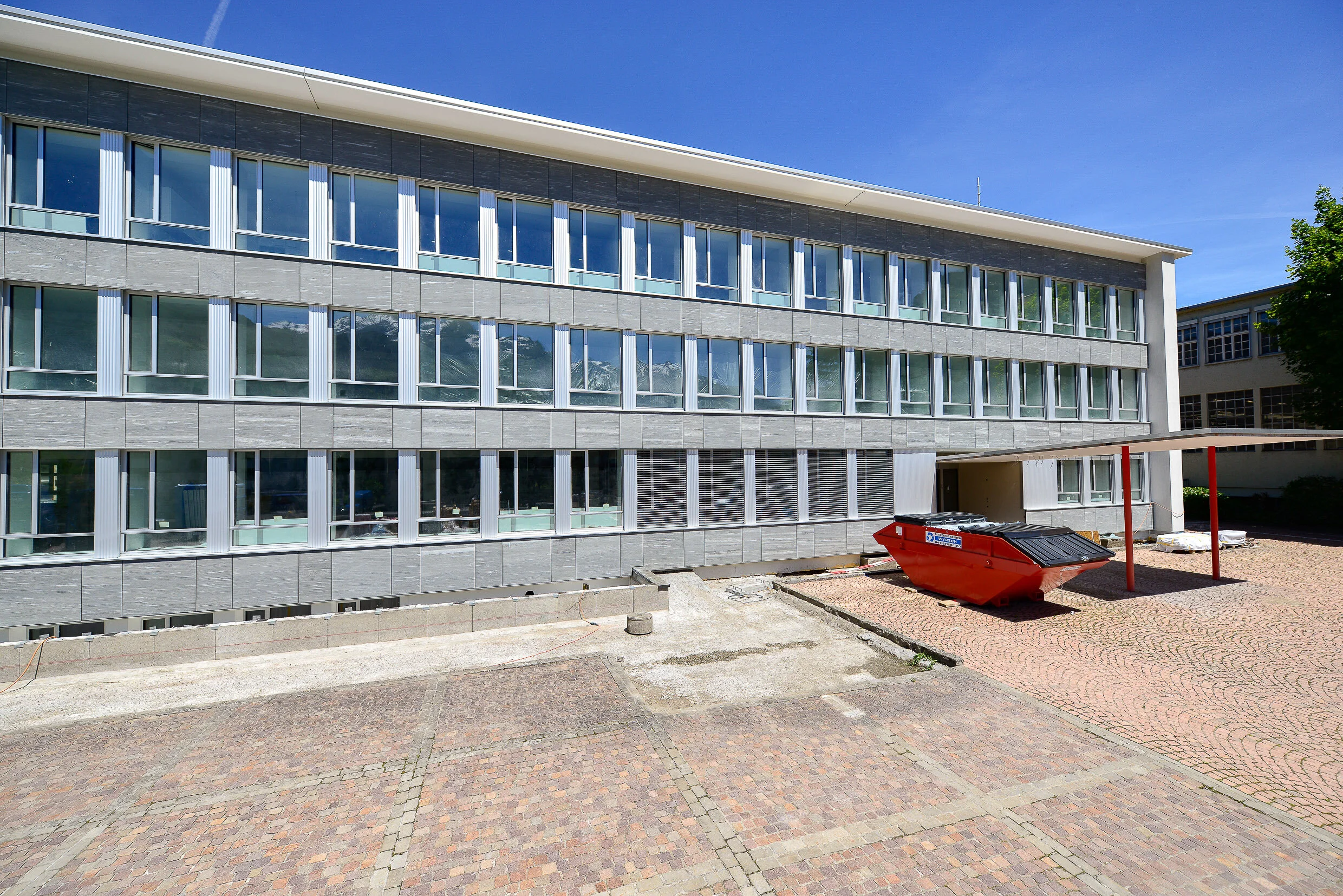

Die Bauherrschaft wünscht den Einsatz grosser Brüstungsplatten aus Stein, kombiniert mit vertikalen Säulenverkleidungen aus eloxierten Aluminium-Strangpressprofilen mit derselben äusseren Erscheinung wie bisher.
Die Unterkonstruktion muss wärmebrückenfrei ausgeführt werden. Der Untergrund hat zum Teil nur eine geringe Tragfähigkeit.
Die Ecolite Lösung
Es kommen spezielle Ecolite H-Konsolen zum Einsatz, welche den hohen Eigengewichten bei dem teilweise nicht so tragfähigen Untergrund Rechnung tragen.
Auf die Horizontalprofile werden vertikale Omegaprofile im Hinterlüftungsraum befestigt und oben sowie unten horizontale Einhängeprofile für die Steinplatten verbaut.
Für die Pfeilerverkleidungen sind objektspezifische Aluminiumprofile gezogen worden, die im Eingangsbereich auch zu durchgehenden Wänden mit demselben Erscheinungsbild verbaut werden können.
Ecolite Produkte
Diese Ecolite Produkte kamen zum Einsatz:
Primäre Unterkonstruktion aus Thermo H-Konsolen und Winkelprofilen. Vertikale Omegaprofile sowie das System ProdEX, aufgetrennt für die Steinplatten als Sekundärunterkonstruktion. Neuartige, eloxierte Aluminiumprofile.
Bildgalerie
Für eine vergrösserte Ansicht einfach auf das entsprechende Bild klicken
Ausführung: Schmid Bauunternehmung AG, Ebikon
