HOHES HAUS RAPPERSWIL-JONA
Die Herausforderung

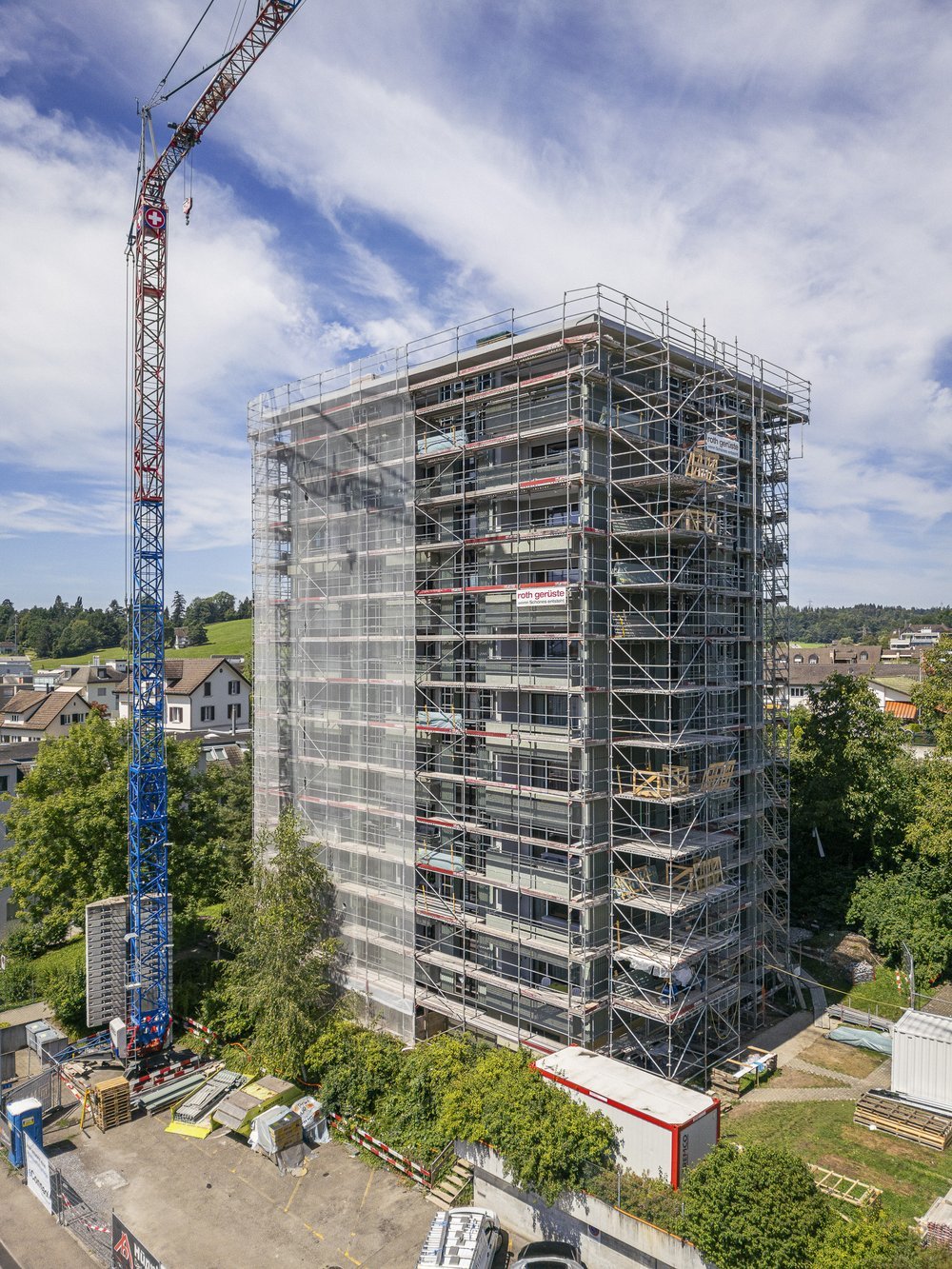

Das hohe Haus in Rapperswil-Jona soll im Rahmen einer umfassenden Sanierung mit verschiedenen Fassadenbekleidungen der Firma Swisspearl ausgestattet werden. In die Faserzement-Fassade werden gebäudehohe, vertikale Bänder mit PV-Modulen des Typs Sunskin Flat integriert, welche die ansonsten grossflächige Ondapress-Bekleidung unterteilen. Unter den Fenstern kommen flache Faserzement-Brüstungsplatten vom Typ Largo zum Einsatz. Drei verschiedene, voneinander unabhängige Unterkonstruktionen tragen die jeweiligen Fassadenelemente, während die Solarmodule montagefertig auf der Baustelle eintreffen und eine effiziente Installation ermöglichen sollen.
Die Ecolite Lösung

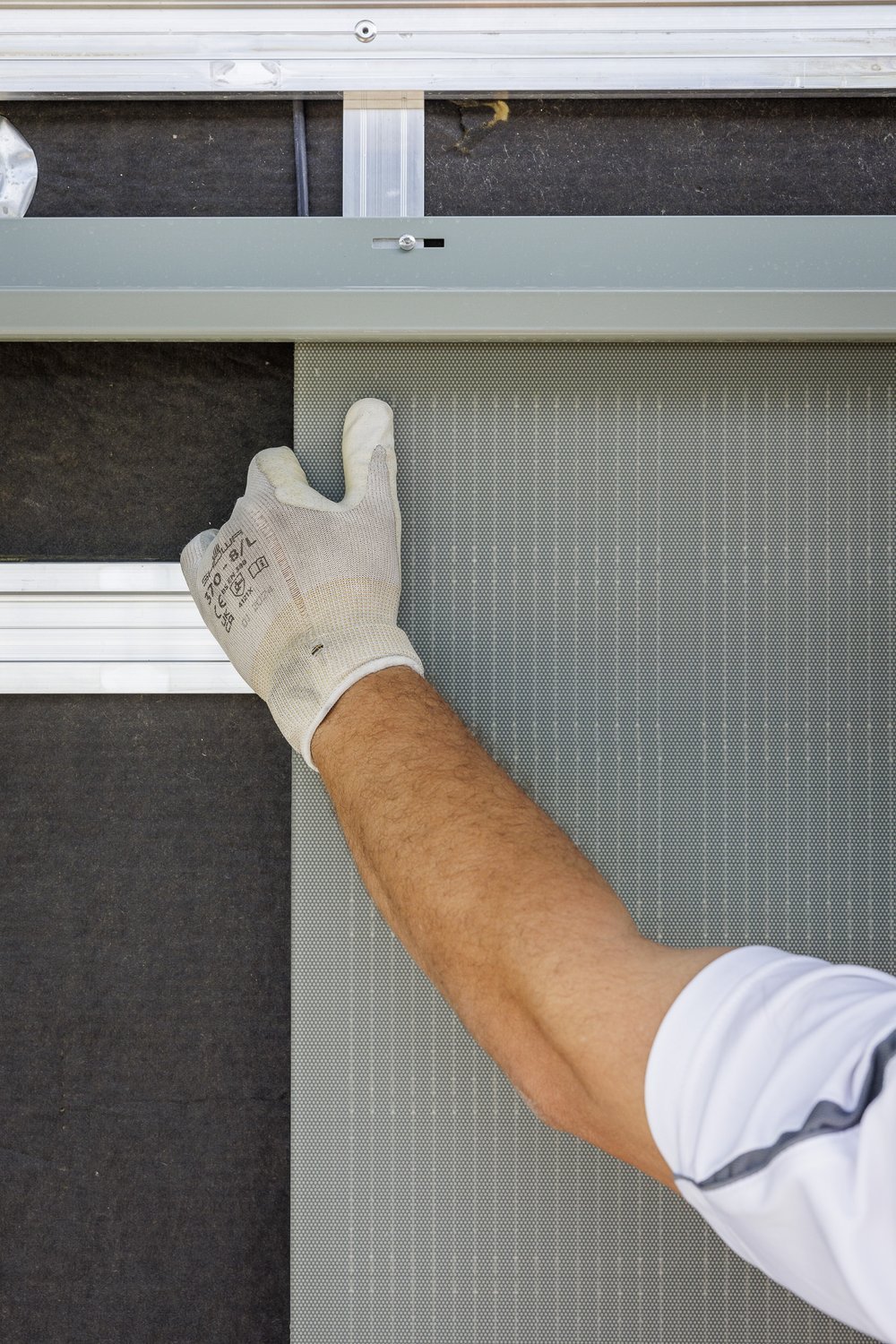

Aufgrund der erhöhten Windlasten ist die Unterkonstruktion mit Profilen mit erhöhter Steifigkeit ausgestattet worden. So war es möglich, den Konsolenverbrauch auf ein Minimum zu beschränken. Zudem wurden die Konsolen so ausgestaltet und eingesetzt, dass die zulässigen Belastungswerte des bestehenden Backsteins trotz des grösseren Konsolenrasters nicht überschritten werden mussten. Objektspezifische, an die Backrails der PV-Module adaptierten Agraffen des Systems UB sind in der Ecolite Produktion vormontiert worden, bevor die einhängefertigen Solarmodule wieder verpackt und für den Transport auf die Baustelle bereitgestellt werden konnten.
Ecolite Produkte
Diese Ecolite Produkte kamen zum Einsatz:
Die Struktur der Ondapress-Fassade verläuft vertikal, so dass für diesen Bereich sowie für die Solarfassade Thermo V-Konsolen mit einem stabilen T-Profil zum Einsatz kamen. Auf diese primäre Unterkonstruktion wurden bei der Ondapress-Fassade horizontale Z-Profile montiert, während für die Solarfassade das objektspezifisch adaptierte System UB verwendet wurde. Die Unterkonstruktion der flachen Faserzementplatten besteht aus Thermo H-Konsolen, während die sekundäre Unterkonstruktion mit dem System OM ausgeführt wurde.
